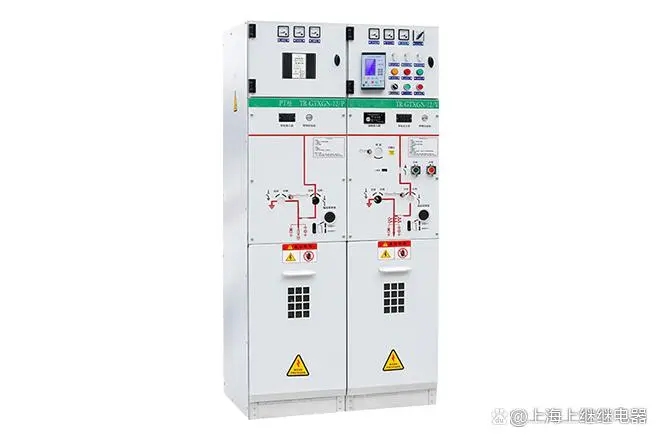

環網箱為標準配置的環網箱一進三出式，即為四個單元的柜體構成環網結構，現設計的標準監測裝置監測溫度路數為13路，12路監測每相母線連接處的溫升，1路監測柜體內的實際溫度。根據環網箱的配置，可以增加測溫的路數。滿足了不同用戶的需求。
測溫分機將采集到的溫度通過紅外通訊方式將數據傳送到接收端分機上，接收端分機通過RS485通信，將數據傳送到主控電腦上，這樣監測人員就可以不親臨現場，僅僅需要通過主控電腦即可完成對整個環網箱系統的溫度監測，及時發現柜體可能產生的情況，發出報警，對事故進行預判，大大提高了供電的可靠性。
測溫的數字溫度傳感器選擇DALLAS公司的DS18B20數字溫度傳感器，其測溫范圍是-55~+125℃，供電范圍在3.0~5.5V,其采用獨特的單線接口方式，與微處理器連接時僅需要一條線即可實現微處理器與DS18B20的雙向通信，并且使用時不需要任何外圍器件，功耗低，抗干擾能力強，所以綜合環網箱的測溫要求以及經濟性考慮，采用DS18B20傳感器很好的滿足要求。
測溫下位機的數字溫度傳感器，通過數控模擬開關MUX進行通道的選擇，這樣可以十分方便地進行現場安裝以及每個通道的確認。溫度數值每10s采集一次，獲取各個通道的溫度值，然后通過紅外通訊發送到上位機中。這樣任何一相母線出現溫度值異常即可進行報警。
溫度傳感器采用環氧樹脂澆鑄封裝，環氧樹脂是一種具有高介電性能、耐電弧，耐表面漏電的優良絕緣材料，傳感器表面涂抹工業級高導熱絕緣硅脂，可使其1mm厚度硅脂可以承受20kV的耐擊穿電壓強度，并且擁有良好的導熱效果，滿足母線溫升在線監測要求。傳感器采用十分靠近母線連接處的位置，可以十分快速的感應到母線連接處的溫度變化。
并且采用反復多次采集數據，排除異常數據這樣可以保證數據的可靠性。綜合上述測溫下位機模塊的設計、傳感器的安裝、紅外通信方式以及電源的設計，使得測溫系統具有很好的抗干擾能力，測量數據穩定可靠。
