一、JFY-1負序電壓繼電器概述

JFY-1負序電壓繼電器（以下簡稱繼電器）為集成電路型繼電器，可用于發電機和變壓器的繼電器保護線路中，作為電壓閉鎖元件，它反映不對稱故障時線路電壓的負序分量。

該繼電器采用撥碼開關來整定動作電壓，使動作值的整定更加精確、直觀，為用戶提供了極大方便。并可直接替代原用DY-4型負序電壓繼電器。

二、JFY-1負序電壓繼電器主要性能

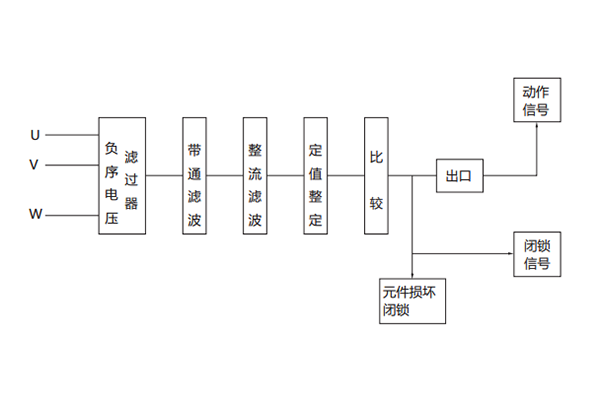

4.1繼電器原理如下圖

三相電壓經負序電壓濾過器后，將其中的負序分量轉變?yōu)閱蜗嚯妷盒盘枺ㄟ@個信號的大小與三想電壓中的負序分量成正比），這個信號經整流濾波、定值整定回路后，變成平穩的直流信號與某一基準電壓相比較，條件滿足時比較器翻轉，出口繼電器動作并發出動作指示信號。

如果繼電器內部元件損壞，則元件損壞閉鎖回路動作，將出口閉鎖、并發出閉鎖信號。

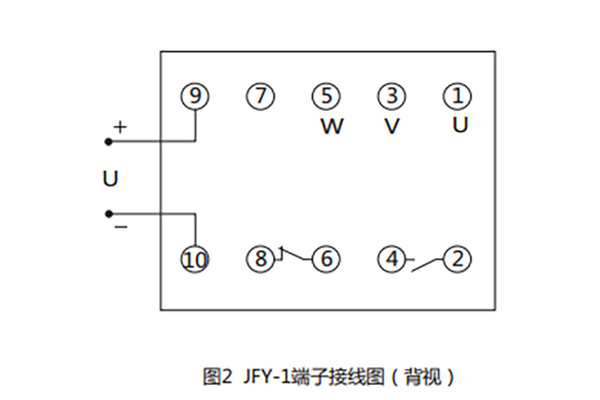

4.2端子接線圖

4.3整定

a.整定采用三位撥碼盤，撥盤數字乘以0.1即為整定值，如：若要整定負序動作電壓為15V，則可將撥盤數字為150，150×0.1=15，即為整定值，同樣，若要整定負序動作電壓為6V，則可將撥盤數字整定為060，60×0.1=6，即為整定值。

b.整定范圍： JFY-1負序電壓繼電器的整定范圍為6~30V。

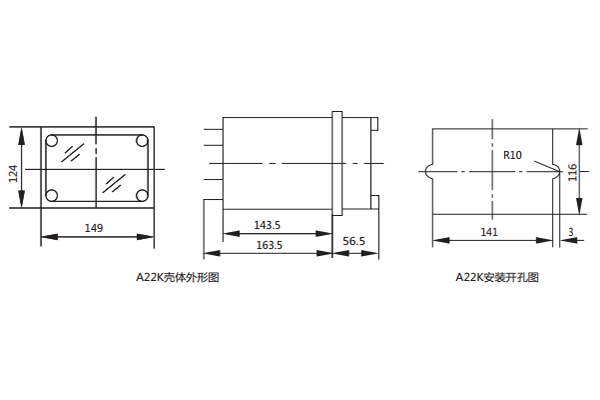

三、JFY-1負序電壓繼電器外形及開孔尺寸
